一、产品概论
我厂生产的

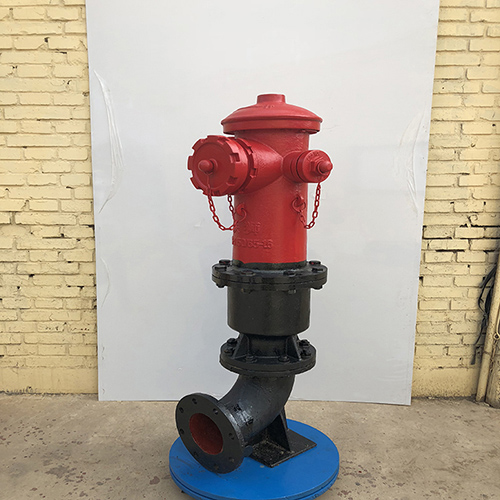

SSFT15065-1防撞调压栓是按照标准GB4452-2011《室外消火栓》设计制造的。
SSFT15065-1防撞调压栓同时具有防撞和调压功能,当栓体受到撞击时防撞螺栓先断裂损坏,栓体和阀体完好无损,栓阀止水,无渗漏,不影响管线中其他消火栓的正常使用。开启消火栓,当进水口压力时,栓后压力可调节大小。另外对于寒冷地区安装较深的室外消火栓,可按挡加设法兰接管,每挡250mm。
室外消火栓与消防管道连接可向消防车提供消防用水,也可与消防水带、水枪等连接直接进行灭火。是城市建筑、工矿企业、公共场所、街道两侧要有的消防供水设施。
二、工作原理
SSFT15065-1防撞调压栓是通过安装在阀瓣上的密封垫与阀座的紧密接触起到密封作用的。转动阀杆使阀瓣部件作上下往复运动,达到阀瓣部件与阀座的开启和关闭。起到进水和封水的作用。当逆时针旋转阀杆,阀瓣上升至开启状态时,排水阀关闭,供水管道里的水进入消火栓,通过水带、水枪完成取水或直接灭火的工作。
三、安装及使用
安装时注意事项:
消火栓安装前、后,则须把管道清理干净。如管道内有杂物,容易损坏密封垫,不能保密封。
3.1安装前,应把管道及消火栓内污物清理干净,保阀座与密封垫间的正常密封,以免造成密封不严,影响您的使用。
3.2安装时,室外消火栓应用混凝土底座支撑牢固,与供水管道的连接要牢固可靠。不得将排水阀堵死,应在排水阀四周放置定量的卵石,卵石粒径为20-30mm,铺设半径不小于500mm,铺设深度自泄水口以上200mm至管路底部。避免使用后阀体内的余水不能及时排出,出现冬季冻裂现象。
3.3安装后,应进行密封性试验,排除因运输、装卸、安装等意外情况损坏的可能。试验压力即公称压力,转动阀杆,在阀瓣关闭和开启时检查各连接部位,2分钟内不得有渗漏现象。
3.4使用时,
室外消火栓正面大出水口为消防车之用,两个小出水口为连接水带直接灭火使用。使用一个出水口时,须把其余两个出水口盖拧紧;开启时将阀杆按逆时针方向旋转到大位置,确保水流压力。
四、维护及保养
SSFT15065-1防撞调压栓安装在室外,难免日晒雨淋,须不得6个月内进行一次放水冲洗及维护,检查三个出水口的螺纹和阀杆是否开关灵活并涂上润滑油,以免发生锈死,检查各密封垫是否完好,如有损坏应立即更换。
SSFT15065-1防撞调压栓技术参数:
型号规格 | 公称通径mm | 公称 压力Mpa | 进水口 | 出水口 口径mm | 出水口接口规格 | 吸水口规格 | 使用 介质 |
型式 | 口径 mm | 水、泡沫混合液 |
SSFT100/65-1.6 | 100 | 1.6 | 法兰式 | 100 | 100×65×65 | KWS65×2 | M125×6 |
SSFT150/65-1.6 | 150 | 1.6 | 法兰式 | 150 | 150×65×65 | KWS65×2 | M170×6 |
SSFT150/80-1.6 | 150 | 1.6 | 法兰式 | 150 | 150×80×80 | KWS80×2 | M170×6 |
